本文始于2025年5月,浅谈栅氧完整性失效机制,旨在让读者基本了解 GOI 是什么,对设计有哪些影响,以及介绍一些提高栅氧化层可靠性的方法。
1. 什么是 Gate Oxide Integrity?
GOI,全称:Gate Oxide Integrity ,栅氧完整性,是指在长期高电场、电压和高温下,MOS器件栅介质(SiO₂或高k材料)保持绝缘不击穿的能力。时变介质击穿,TDDB(Time Dependent Dielectric Breakdown)是主导失效模式之一,其可靠性决定了器件的寿命、稳定性和安全工作边界。
TDDB 是在电压、电结温度和氧化层厚度的共同作用下,栅氧化层电介质逐渐退化,最终导致击穿。尤其在亚微米工艺(如45nm及以下)中更为显著。
2. 栅氧化层失效机制
在长时间电应力下,电子电流通过栅氧化层时,会向介质中注入电子,在介质中电子受到电场加速并转化为热电子。这种快速移动的热电子与介质原子剧烈碰撞,撞出结合松散的价电子。这个过程产生了空穴,氧化层内的空穴通路产生了陷阱,这些陷阱积累形成微导电路径,降低局部击穿电压。一旦路径连通形成贯穿通道,击穿电流暴增,出现不可逆的击穿。
💡 简单说:GOI 的失效,本质上是载流子在高电场激励下,与氧化层微观结构发生“粒子级别”的碰撞与破坏,逐步削弱其绝缘性能,最终导致电气击穿。
3. 栅氧化层寿命预测模型
常见的模型如下:

各变量定义:
符号 | 含义 |
---|---|
Tfail | 器件在给定应力下的寿命时间 |
Vcc | 栅极工作电压(V) |
n | 电压加速指数(通常为正数)(适用于薄氧化层) |
Ea | 活化能,描述温度加速效应 |
k | 玻尔兹曼常数(8.617 × 10⁻⁵ eV/K) |
T | 绝对温度(单位为 Kelvin)(开尔文 K) |
Aox | 栅氧面积(μm²) |
β | Weibull 分布的形状因子(与器件失效的统计分布有关) |

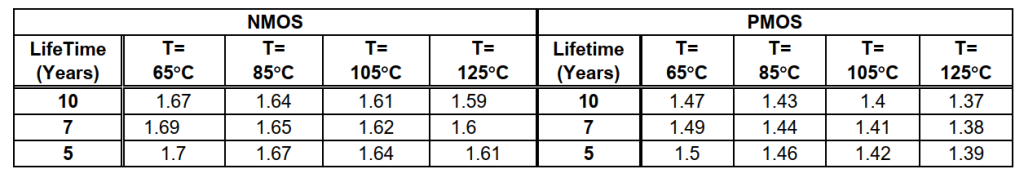

4. 一些实验数据分析(来自T家)

📌 从测试表格可以看出:在温度等其他条件不变的情况下,Vgate电压越高寿命越短;而且Vgate电压的差距非常小,但寿命会差别很大。另外从表格中可以看到pmos的栅电压更低,控制更关键。由此,合理的Vgate非常重要。
💡 注意1:以上测试案例数据,仅提供一些趋势和设计参考;
💡 注意2:表格中的数据,与工艺和相关测试条件强相关。
5. 提高栅氧化层可靠性的几种方法
- 限制最大工作电压:设计中会规定最大的电压,超过会影响寿命;
- 做寿命模拟:通过电压、温度和面积建模,来预估寿命;
- 使用更耐压的材料:如在 I/O 区域使用更厚的氧化层等等。
- 晶圆出厂前,采用过压应力测试(OVST),提前检测出相关问题。
💡 Tips:过压应力测试(Over Voltage Stress Test)是指在器件上施加高于其额定电压(通常是工作电压的1.2–2倍)的电压,持续一定时间,以观察是否会出现击穿、泄漏电流增大、参数漂移等失效迹象。
6. 参考
【1】tsmc specification
【2】The Art of Analog Layout ,Second Edition — Alan Hastings
【3】Effect of Snapback Stress on Gate Oxide Integrity of nMOSFETin 90nm Technology —Zhu Zhiwei, Hao Yue, and Ma Xiaohua
