Cadence CSF 机制详解

作者

本文始于2025年5月，在配置cadence软件设计环境时，往往需要对不同的配置文件进行自动加载，而常见的自动加载配置文件的方法是从各个Users自己home路径或当前项目工作路径进行自动加载，这样由于每个Users对每个文件都有编辑的权限，所以会在管理方面造成一定的困扰。然本文介绍的Cadence CSF功能就可以帮你统一指定自动加载的路径和配置文件，并且可以很好的对配置文件的权限进行统一管理。太棒了，特别方便。👏👏👏

1. 什么是Cadence CSF 机制？

2. Setup.loc文件

3. csfLookupConfig文件

4. 检查相关配置文件是否通过 CSF 搜索

5. 具体的CSF搜索机制流程

6. 实际案例演示

7. 参考

8. 获取参考文档

1. 什么是Cadence CSF 机制？

📝 CSF，全称：Cadence Setup Search File，是一种特殊的搜索机制，是通过读取setup.loc文件和csfLookupConfig文件来定义应用程序在启动时如何搜索和配置相关文件（如：.cdsinit/.cdsenv/.simrc/display.drf等等）

setup.loc 和 csfLookupConfig 是两个不同层次的配置文件，各自负责不同任务，它们互相配合完成CSF（Cadence Setup Search File）机制的灵活查找。

配置文件主要功能工作关系
setup.loc定义有哪些路径，都按什么顺序被搜索。控制路径和搜索路径顺序。
csfLookupConfig定义有哪些文件需要使用CSF机制来搜索。控制哪些具体文件需要套用setup.loc路径搜索。

🌟 大白话港：setup.loc 控制 “去哪找”，csfLookupConfig 决定 “找哪些文件要走CSF机制”。

2. Setup.loc文件

setup.loc 是一个文本文件，它列出了一系列路径，指定搜索顺序。文本中每一行就是一个搜索路径。

Cadence系统默认提供了一个标准的setup.loc文件，通常放在：

your_install_dir/share/cdssetup/setup.loc

🔔 注意：setup.loc文件本身也通过 CSF 机制搜索。

🔔 请copy系统默认的setup.loc文件到其他自己定义的路径进行修改，而不要在原文件上进行修改。

📁 setup.loc文件中默认的搜索目录

.                                     #当前启动目录，默认是第一个被查找的路径；
@LIBRARY                     #定义在cds.lib中的库路径，按照定义的顺序依次查找；
$CDS_WORKAREA        #个人项目目录，如果未定义，CSF会跳过这个位置；
$CDS_SEARCHDIR        #已废弃，不推荐使用；
$HOME                         #用户家目录
$CDS_PROJECT             #项目所在的目录，如果未定义，CSF会跳过这个位置；
$CDS_SITE                    #站点级的目录，一般用于安装默认时的配置或全公司或全项目的配置；
                                       如果未定义，默认路径是：your_install_dir/share/local
$(compute:THIS_TOOL_INST_ROOT)/share     #应用程序自己安装的share目录。

⚠️ 注意：这里要特别说明下，在实际的CSF搜索机制中，会对上述每个路径（@LIBRARY除外）额外在查找其2个子路径（location/.cadence 与 location/cdssetup），与本身的路径（location）构成3个查找路径，而且这3个路径同样有搜索顺序要求。

以【$CDS_PROJECT】为例，构成的3个查找路径和搜索顺序如下；

$CDS_PROJECT/.cadence
$CDS_PROJECT
$CDS_PROJECT/cdssetup

而对于@LIBRARY项，只会搜库定义的路径，且不会额外去.cadence或cdssetup子目录。

📚 对每个路径进行详细解释：

搜索位置说明是否需要手动设置特别注意事项
.程序启动时所在的当前工作目录。否默认第一个查找
@LIBRARY指通过 cds.lib 定义的各个库目录路径。依赖 cds.lib 配置搜索库所在目录路径，但不额外查找库中.cadence/、cdssetup/路径。
$CDS_WORKAREA当前工作区路径，通常是项目开发目录。是，需要export或setenv设置环境变量路径如果没定义，则跳过。用于项目局部设置。
$CDS_SEARCHDIR已废弃不建议使用Cadence官方已标明废弃。
$HOME当前用户的home目录，比如 /home/username/。否默认存在，每个用户独立。
$CDS_PROJECT项目共享目录，比如整个项目工程目录。是，需要export或setenv设置环境变量路径如果没定义，则跳过。用于项目级通用配置。
$CDS_SITE站点级共享配置目录。可设置可不设置如果没设置，默认使用 your_install_dir/share/local。
$(compute:THIS_TOOL_INST_ROOT)/share自动查找应用程序安装目录的 share 子目录。无需设置，自动查找保证无论安装在哪，都能找到正确的默认配置。

以【$CDS_PROJECT】为例，设置此环境变量的路径，如下；

setenv  CDS_PROJECT  /xxx/xxx/xxx/xxx    #在.cshrc文件中设置；
export  CDS_PROJECT=/xxx/xxx/xxx/xxx    #在.bashrc文件中设置；
/xxx/xxx/xxx/xxx 代表设置的绝对路径。

🔔 如果在上述指定的路径下第一次找到了相关文件，搜索就会停止；如果没找到，会继续按照setup.loc文件中的顺序往下搜索。

🔔 这些路径也是查找setup.loc文件、csfLookupConfig文件、还有一些配置文件的路径。

3. csfLookupConfig文件

csfLookupConfig 是一个文本文件，用于指定哪些配置文件（如 .cdsinit、.cdsenv 等）应通过 CSF 机制进行搜索。
默认情况下，只有 cds.lib 和 cdsinfo.tag 是通过 CSF 搜索的。若想让 .cdsenv、.cdsinit 等文件也通过 CSF 搜索，就需使用 csfLookupConfig文件。

📌 使用方法：

1️⃣ 创建文件

在 setup.loc 所指定的任意目录下（如 $HOME, $CDS_SITE），创建一个名为 csfLookupConfig 的文本文件。

例如：

$HOME/csfLookupConfig

或

$CDS_SITE/csfLookupConfig

🔔 注意：csfLookupConfig文件本身也通过 CSF 机制搜索。

2️⃣ 写入配置内容

支持的关键字语法如下：

关键字含义
ALL所有配置文件都使用 CSF 搜索。
NONE不对任何文件使用 CSF 搜索。
INCLUDE file指定 file 要使用 CSF 搜索。
EXCLUDE file指定 file 不使用 CSF 搜索。
fileName与 INCLUDE fileName 等效。
LOAD fileName加载另一个 csfLookupConfig 文件，找不到时报错。
SOFTLOAD fileName同上，但找不到不会报错。

示例：

# 使用 CSF 搜索 .cdsinit 和 .cdsenv
INCLUDE .cdsinit
INCLUDE .cdsenv

💡 关键规则说明

  • 每行只能指定一个文件；
  • 支持注释：以 # 开头；
  • 关键字不区分大小写；
  • 后面出现的语句会覆盖前面；
ALL
NONE   # NONE 会覆盖 ALL，最终不启用任何 CSF 搜索
  • 不要用它来配置本就使用 CSF 的文件（如 cds.lib, cdsinfo.tag）。

4. 检查相关配置文件是否通过 CSF 搜索

🌟 使用命令

以配置文件.cdsenv文件和display.drf文件为例：

cdswhich -lookupconfig .cdsenv
cdswhich -lookupconfig display.drf

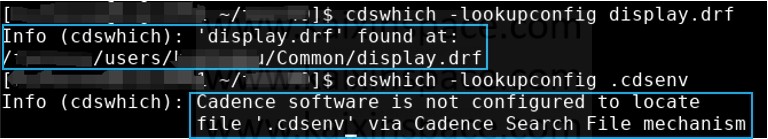

如果该文件通过 csfLookupConfig 配置了 CSF 搜索，会返回实际路径。否则会显示未配置消息，如下图；

5. 具体的CSF搜索机制流程

📘 Cadence 配置文件加载流程

1️⃣【阶段一】🔍 搜寻 setup.loc 文件 —— 确定搜索路径顺序

Cadence 启动时，首先会按照以下路径顺序查找 setup.loc 文件，一旦找到就停止：

.                                     #当前启动目录，默认是第一个被查找的路径；
@LIBRARY                     #定义在cds.lib中的库路径，按照定义的顺序依次查找；
$CDS_WORKAREA        #个人项目目录，如果未定义，CSF会跳过这个位置；
$CDS_SEARCHDIR        #已废弃，不推荐使用；
$HOME                         #用户家目录
$CDS_PROJECT             #项目所在的目录，如果未定义，CSF会跳过这个位置；
$CDS_SITE                    #站点级的目录，一般用于安装默认时的配置或全公司或全项目的配置；
                                         如果未定义，默认路径是：your_install_dir/share/local
$(compute:THIS_TOOL_INST_ROOT)/share     #应用程序自己安装的share目录。

对以上每个路径location，查找的顺序为：

location/.cadence/setup.loc
location/setup.loc
location/cdssetup/setup.loc

✅ 找到第一个合法的 setup.loc 文件后，Cadence会读取其中列出的路径，用来作为接下来的CSF搜索路径序列。

2️⃣【阶段二】🔍 搜寻 csfLookupConfig 文件 —— 决定哪些配置文件要使用 CSF 查找

使用【阶段一】读取到setup.loc文章中的路径顺序，Cadence 接着依次查找 csfLookupConfig 文件。

对于每个路径 location，查找的顺序为：

location/.cadence/csfLookupConfig
location/csfLookupConfig
location/cdssetup/csfLookupConfig

🔎 如果找到第一个 csfLookupConfig 文件，即刻读取，后续路径不再查找。

然后对读取到的csfLookupConfig 文件进行解析；

以.cdsenv文件为例；

  • INCLUDE .cdsenv：表示 .cdsenv 文件应该使用 CSF 路径查找；
  • ALL：表示所有支持的配置文件（包括 .cdsenv）都使用 CSF；
  • EXCLUDE .cdsenv：排除 .cdsenv，不走CSF；
  • NONE：所有文件都不使用 CSF 机制；
  • LOAD, SOFTLOAD：加载其他 csfLookupConfig 文件片段。

✅ 最终由这个被读取的csfLookupConfig文件内容决定哪些配置文件是否启用CSF查找机制。

3️⃣【阶段三】🔍 搜寻配置文件 —— 执行路径查找

以 .cdsenv文件为例，如果 .cdsenv 被 csfLookupConfig 标记为需要使用 CSF 机制：

Cadence 会对 setup.loc 中定义的每一个路径 location，按照如下顺序查找 .cdsenv：

location/.cadence/.cdsenv
location/.cdsenv
location/cdssetup/.cdsenv

一旦在某个路径下找到 .cdsenv，即停止继续查找，直接加载使用。

✔️ 至此结束一个配置文件按CSF机制查找的流程。

📚 简化的流程

【1】查找 setup.loc
    └→ 按固定路径顺序查找，找到后读取路径序列

【2】查找 csfLookupConfig
    └→ 按 setup.loc 中路径顺序查找第一个 csfLookupConfig

【3】解析 csfLookupConfig
    └→ 判断 .cdsenv 是否需要走 CSF 搜索机制

【4】查找 .cdsenv
     启用 CSF：
    │       每个路径按以下顺序查找：
    │         a. location/.cadence/.cdsenv
    │         b. location/.cdsenv
    │         c. location/cdssetup/.cdsenv

6. 实际案例演示

以.cdsinit文件为例说明；

原因：目前大多数用户都是从当前工作路径或home路径作为自动加载路径，在实际项目中需要每个项目成员手动复制.cdsinit文件到对应路径下，作为版图leader可以通过setup.loc中的$CDS_PROJECT环境变量，来统一指定.cdsinit文件，而无需每个人手动复制。

🧩 场景设定

  • 使用 $CDS_PROJECT 指向项目路径：Project/kx000/v0
  • 该目录下包含统一的 setup.loc文件、.cdsinit文件 和 csfLookupConfig 文件
  • 启动 Cadence 时自动加载此 .cdsinit文件，无需用户拷贝

✅ 实际操作步骤

1️⃣ 第一步：设置环境变量

在启动 Cadence 前，设置对应shell 环境中设置环境变量：

setenv CDS_PROJECT /Project/kx000/v0    #cshrc文件
或
export CDS_PROJECT=/Project/kx000/v0  #bashrc文件

2️⃣ 第二步：准备目录结构和文件

📁 在目录 /Project/kx000/v0 中创建如下结构：

/Project/kx000/v0/
├── .cdsinit
├── csfLookupConfig
└── setup.loc

🧾 setup.loc 内容如下：

./
@LIBRARY
$CDS_WORKAREA
$HOME
$CDS_PROJECT
$CDS_SITE
$(compute:THIS_TOOL_INST_ROOT)/share

🧾 csfLookupConfig 内容如下：

INCLUDE .cdsinit

3️⃣ 执行流程说明（从启动到加载 .cdsinit）

【1】Cadence 启动

用户进入某工作目录，例如 /MyDesign，执行 virtuoso & 启动程序。

【2】查找 setup.loc文件

Cadence 内部使用固定路径顺序查找 setup.loc，其中包括 $CDS_PROJECT：

./
@LIBRARY
$CDS_WORKAREA
$HOME
$CDS_PROJECT         ← ✅ 命中 /Project/kx000/v0/setup.loc
$CDS_SITE
$(compute:THIS_TOOL_INST_ROOT)/share

【3】查找 csfLookupConfig

依照 setup.loc 读取的路径顺序，Cadence 会在每个路径尝试查找：

$CDS_PROJECT/.cadence/csfLookupConfig     ❌
$CDS_PROJECT/csfLookupConfig              ✅ ← 找到！
$CDS_PROJECT/cdssetup/csfLookupConfig     ❌

Cadence 读取此文件，并解析内容：

INCLUDE .cdsinit        #.cdsinit 文件需要用CSF路径搜索机制查找

【4】查找 .cdsinit（启用 CSF 路径机制）

Cadence 会根据 setup.loc 中的路径（此时至少包含 $CDS_PROJECT）逐路径查找 .cdsinit：

在 $CDS_PROJECT 下依次查找：

/Project/kx000/v0/.cadence/.cdsinit       ❌
/Project/kx000/v0/.cdsinit                ✅ ← 找到！
/Project/kx000/v0/cdssetup/.cdsinit       ❌

✅ Cadence 成功加载该 .cdsinit，停止搜索后续路径。

📦 最终效果

  • 用户无需在当前目录复制 .cdsinit
  • 系统通过环境变量 $CDS_PROJECT 成功定位到统一配置目录
  • csfLookupConfig 控制了 .cdsinit 并启用；CSF搜索
  • .cdsinit 自动从 $CDS_PROJECT 目录加载，确保工程一致性

7. 参考

【1】caiuser.pdf

8. 获取参考文档

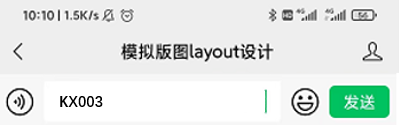

关注【藍色天空】博客的公众号，并在公众号里发送对应的下载关键字【KX003】获取下载链接。
