本文始于2025年7月,主要讲解趋肤效应相关的基础知识点,另外本文也介绍了线宽、电阻和趋肤效应之间的关系,并举例说明。
1. 什么是趋肤效应(Skin Effect)?
趋肤效应是交流电流在导体中流动时的一种物理现象:当信号频率升高,电流趋向于集中在导体的“表面”流动,导体“中心”部分的电流密度逐渐降低。这是由于电磁感应在导体内部产生了涡流,从而抑制电流向导体内部传播。
1.1 物理原理简述
当交流电流流过导体,会在导体内部产生变化的磁场,进而诱导出反向电流。这个反向电流抵消了中心区域的主电流,导致电流向导体表面“堆积”。
电流密度随深度呈指数衰减,数学形式如下:

其中:
- J(x):深度为 x 的电流密度
- J0:表面的电流密度
- δ:趋肤深度(Skin Depth)
1.2 趋肤深度(Skin Depth)
趋肤深度是描述电流“穿透”导体表面的尺度,定义为电流密度衰减到 1/e时的深度。公式如下:

其中:
- ρ:导体电阻率
- μ:导体磁导率
- σ=1/ρ:电导率
- ω=2πf:角频率
- f:频率(Hz)
✅ 高频 → 趋肤深度变小 → 电流集中在更薄的表层
✅ 趋肤深度与根号频率成反比
1.3 铜在不同频率下的趋肤深度
铜的电导率 σ≈5.8×107S/m,磁导率近似等于真空 μ0=4π×10−7H/m
频率(Hz) | 趋肤深度(μm) |
---|---|
1 MHz | 66 |
10 MHz | 21 |
100 MHz | 6.6 |
1 GHz | 2.1 |
10 GHz | 0.66 |
2. 导线中电阻的计算
2.1 低频(DC 或几十 MHz 以下)情况下
电流分布在整个横截面中,计算公式如下:

其中:
- w:线宽
- t:铜厚
- ρ:导体电阻率
- l :导线长度
🌟 可以明显看到:加宽w,电阻按比例下降。
2.2 高频(趋肤效应显著时)情况下

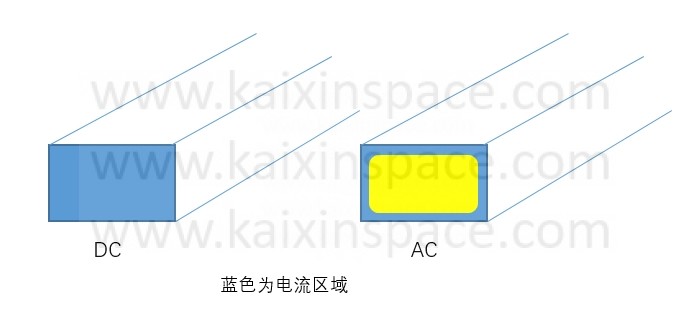

此时电流密度集中在铜表面厚度为 δ 的区域(如下示意图):

对于上图矩形导线(宽 w,厚 t):
- 只有最靠近四个表面的区域参与导电,且越往内,电流越小(指数衰减)
- 等效导电面积近似为表面长度 × 趋肤深度
考虑趋肤深度的4个面,那么等效面积约等于:

🌟 这是等效导电面积:即电流真正有效分布的面积。
根据低频电阻公式,有等效高频电阻计算公式:

🌟 此时电阻与线宽 w 依然成反比,但不是线性下降的:δ 是固定的,所以增宽线宽虽然能降低电阻,但降幅远不如低频那样明显。并且当你增加线宽到一定程度,电阻基本不变。
在实际项目中:
- 趋肤深度 δ比铜厚小得多(特别是 GHz 场景下)
- 增加厚度 t 的效果通常小于增加宽度 w,因为横向电流通常主导路径。
- 当加宽w到一定程度后,单位长度的附加导电面积几乎没用(因电流已经贴在表面流动)
3. 举例:线宽不同情况下,对比低频和高频电阻下降的趋势
以一个10GHz时钟信号为例,计算其趋肤深度、等效导电面积以及增加线宽对电阻的影响。
案例参数如下:
- 铜厚:t=2μm
- 线长:l=100 μm
- 比较两个线宽:
- 案例A:线宽 w=2 μm
- 案例B:线宽 w=10 μm
1️⃣ 趋肤深度:从1.3小节可以看到,10GHz 对应的趋肤深度是:0.66μm。
🌟 表明:电流主要集中在线的表面 0.66μm 厚的表层内流动。

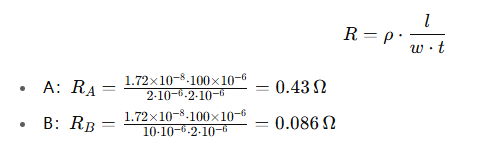

2️⃣ 计算低频条件下的电阻:

📌 可以看到加宽线宽 5 倍,电阻也下降 5 倍。
3️⃣ 计算高频条件下电阻(趋肤效应,仅表面导电):

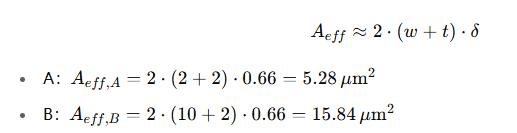

先计算导电截面积:

📌 虽然线宽增加了5倍,但导电面积只增加了 3倍。
再计算电阻:

📌 可以看到电阻只下降约 3倍,而不是5倍。
4️⃣ 结论:
在高频下,增加线宽有益,但效益递减;随着线宽变大,趋肤层面积饱和(导电表面积),电阻下降变缓。

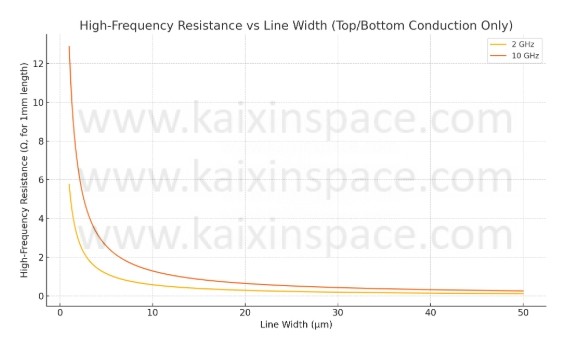

线宽与高频电阻曲线图如下:

- 线宽增加确实能降低高频电阻,但这种降低呈现递减趋势;
- 在较窄线宽(如 1–10 μm)时,增加线宽带来的电阻下降很明显;
- 超过一定宽度后(例如 20–30 μm 以上),由于趋肤效应抑制了电流均匀分布,导致单位线宽的电阻下降能力减弱。
一些建议:
- 合理线宽一般控制在趋肤深度的几倍内(2–5 倍范围),再加宽性价比就非常低;
- 可考虑双层走线或表面镀金/电镀银提升导电表面;
- 高频阻抗控制通常比“降电阻”更重要,合理匹配阻抗是关键。
